Обзор устройства

Стандартные

Шнур питания

Краткое руководство по установке

Компакт-диск с ПО[a]

Телефонная трубка[b]


Принадлежности[c]



[a] На компакт-диск с ПО записаны драйверы и приложения.

[b] Только SCX-4833HD и SCX-5637HR.

[c] Комплект принадлежностей зависит от страны приобретения устройства и его модели.

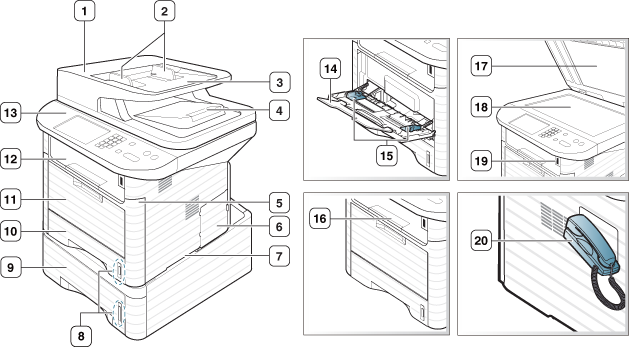

Вид спереди

[Note]

  • Вид принтера может отличаться от представленного на иллюстрации в зависимости от модели.

  • Функции и комплектация устройств могут различаться в зависимости от модели и региона.

1

Крышка устройства подачи документов

6

Крышка платы управления

11

Многоцелевой лоток

16

Подставка выходного лотка

2

Устройство подачи документов с направляющими

7

Ручка

12

Выходной лоток

17

Крышка сканера

3

Входной лоток устройства подачи документов

8

Индикатор уровня бумаги

13

Панель управления

18

Cтекло экспонирования

4

Выходной лоток устройства подачи документов

9

Лоток 2 (дополнительно)

14

Выдвижная подставка многоцелевого лотка

19

Порт USB

5

Передняя крышка

10

Лоток 1

15

Ограничители ширины бумаги многоцелевого лотка

20

Телефонная трубка

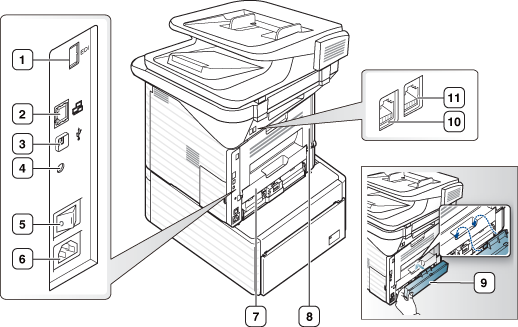

Вид сзади

[Note]

  • Вид принтера может отличаться от представленного на иллюстрации в зависимости от модели.

  • Функции и комплектация устройств могут различаться в зависимости от модели и региона.

1

Порт для подключения внешних устройств

4

Параллельный разъем IEEE 1284 (дополнительно)

7

Модуль двусторонней печати

10

Разъем для телефонного кабеля

2

Сетевой порт

5

Выключатель питания

8

Задняя крышка

11

Телефонный разъем расширения (EXT)

3

Порт USB

6

Разъем для шнура питания

9

Задняя крышка лотка
