Панель управления предоставляет доступ к различным меню для настройки устройства и использования его функций.

[Note]

  • Выбранное меню будет отмечено символом (√).

  • Некоторые меню могут не отображаться на дисплее в зависимости от параметров или моделей. Это значит, что данные функции недоступны для этого устройства.

  • В зависимости от модели и комплектации меню конкретного устройства может отличаться от иллюстраций в данном руководстве пользователя.

CLX-419xN/ CLX-419xFN/ CLX-626xND/ CLX-626xFD/ CLX-626xFR Series

Доступ в меню

  1. В зависимости от того, какая функция будет использоваться, нажмите на панели управления кнопку Факс, Копировать или Сканировать на панели управления.

  2. Нажимайте кнопку на (Меню) до тех пор, пока в нижней части дисплея не отобразится название нужного меню, затем нажмите на кнопку OK.

  3. Нажимайте стрелки, пока на дисплее не отобразится нужный элемент меню, затем нажмите на кнопку OK.

  4. Если выбранное меню содержит вложенные меню, вернитесь к шагу 3.

  5. Нажмите кнопку OK, чтобы сохранить изменения.

  6. Нажмите (Стоп/Сброс), чтобы вернуться к режиму готовности.

Функция факса [a]

Настройка факса [a]

Функция копир.

Яркость

Светлое+5- Светлое+1

Обычное

Темное+1- Темное+5

Тип оригинала

Текст

Текст / фото

Фото

Разрешение

Стандартное

Четкое

Очень четкое

Размер оригинала

Блок 2-ст. печати [b]

1-стороннее

2-стороннее

2-сторонняя с повор.

Многоадр.отправка

Отложен.отправка

Переслать отправл.

Переслать на факс

Переслать на эл. почту [c]

Перенаправ. на сервер [c]

Переслать принятые

Переслать на факс

Переслать на ПК

Переслать на эл. почту [c]

Перенаправ. на сервер [c]

Пересылка и печать

Безопасный прием

Выкл.

Вкл.

Печать

Отмена задания

Идет отправ...

Кол-во повт.наб.

Интервал дозвона

Набор префикса

Режим ECM

Подтвер. Факса

Графический отчет

Режим набора [d]

Экономичный вызов

Идет получ

Режим приема

Факс

Телефон

Автоответчик/факс

Режим DRPD [d] [e]

Звонок до ответа

Печать дан. факса

Код начала приема

Автоуменьшение

Обрезать изображ.

Режим DRPD [d] [e]

Двусторонняя печать [b]

Изм.по умолч.

Разрешение

Яркость

Тип оригинала

Размер оригинала

Блок 2-ст. печати [b]

Размер оригинала

Масштабировать

Блок 2-ст. печати [f]

1-стороннее

1->2-стор.

1->2-стор. с повор.

2->1-сторонняя

2->2 сторонн.

2->1-стор. с повор.

Автоцвет

Яркость

Светлое+5- Светлое+1

Обычное

Темное+1- Темное+5

Тип оригинала

Текст

Текст / фото

Фото

Журнал

Макет

Обычное

2 копии/стр.

4 копии/стр.

Копия удостоверения

Копирование книги

Настройка фона

Выкл.

Авто

Улучш. кач.: ур.1

Улучш. кач.: ур.2

Очистка: уровень 1- Очистка: уровень 4

Удалить края [g]

Выкл.

Небольшой оригинал [h]

Перфорация

Центр книги [i]

Удал. рамку

Штамп [g]

Элемент

Непрозрачность [j]

Положение [j]

Водян. зн. [g]

Сообщение

Стр. [k]

[a] Только CLX-419xFN/ CLX-626xFD/ CLX-626xFR Series.

[b] Только CLX-626xFR Series.

[c] Только CLX-626xFD/ CLX-626xFR Series.

[d] В некоторых странах этот параметр может быть недоступен.

[e] только CLX-419xFN Series)

[f] Только CLX-626xND/CLX-626xFD/CLX-626xFR Series. В зависимости от модели и комплектации меню конкретного устройства может отличаться от иллюстраций в данном руководстве пользователя.

[g] Только CLX-626xND/CLX-626xFD/CLX-626xFR Series.

[h] Эта функция не отображается, если выбрано 2 копии на странице, 4 копии на странице, копирование книги, Двусторон., В размер листа, или если в автоподатчик вставлен оригинал (DADF).

[i] Эта опция появляется только в том случае, если для параметра Макет выбрано значение Копир. книги.

[j] Эта опция появляется только в том случае, если для параметра Элемент выбрано значение Вкл..

[k] Эта опция не отображается, если для Сообщение Выкл..

Настройка копир.

Функция сканир.

Настройка сканир.

Настройка печати

Изм.по умолч.

Размер оригинала

Количество копий

Сортировка копий

Масштабировать

Блок 2-ст. печати [a]

1-стороннее

1->2-стор.

1->2-стор. с повор.

2->1-сторонняя

2->2 сторонн.

2->1-стор. с повор.

Автоцвет

Яркость

Светлое+5- Светлое+1

Обычное

Темное+1- Темное+5

Тип оригинала

Текст

Текст / фото

Фото

Журнал

Функция USB

Размер оригинала

Тип оригинала

Разрешение

Цвет.реж.

Цветов

Оттенки серого

Черно-белое

Формат файла

Блок 2-ст. печати [b]

Яркость

Скан. для эл.почты

Размер оригинала

Тип оригинала

Разрешение

Цвет.реж.

Формат файла

Блок 2-ст. печати [b]

Яркость

Сканир. для FTP [c]

Размер оригинала

Тип оригинала

Разрешение

Цвет.реж.

Формат файла

Блок 2-ст. печати [b]

Яркость

Сканир. для SMB [c]

Размер оригинала

Тип оригинала

Разрешение

Цвет.реж.

Формат файла

Блок 2-ст. печати [b]

Яркость

Изм.по умолч.

USB по умолчанию

Эл. почта по умолч.

FTP/SMB по умолч. [c]

Размер оригинала

Тип оригинала

Разрешение

Цвет.реж.

Формат файла

Блок 2-ст. печати [b]

Яркость

Подтв. сервера

Ориентация

Книжная

Альбомная

Количество копий

Разрешение

Обычное

Наилучшее

Очистить текст

Минимум

Обычное

Максимум

Выкл.

Усиление контуров

Выкл.

Обычное

Максимум

Захват цветов

Выкл.

Носитель

Максимум

Экран

Обычное

Улучшенный

Резкий

Эмуляция

Тип эмуляции

Настройка

[a] Только CLX-626xND/CLX-626xFD/CLX-626xFR Series. В зависимости от модели и комплектации меню конкретного устройства может отличаться от иллюстраций в данном руководстве пользователя.

[b] Только CLX-626xFR Series.

[c] Только CLX-626xND/CLX-626xFD/CLX-626xFR Series.

Настройка системы

Настр. устройства

ИД устройства [a]

Номер факса [a]

Дата и время

Режим часов

Язык

Режим по умолчанию [a]

Энергосбер.

Событие пробуждения

Время ожид. системы

Вр.ожид.задан.

Над уровнем моря

Влажность

Автопродолжение

0 с

30 с

Выкл.

Автоподбор цветов

Перекл.автовыб.лот [b]

Замена бумаги

Защита лотка [b]

Проп. пуст. стран.

Тип PDF

Штамп [b]

Импорт настроек

Экспорт настроек

Настройки экон.режима

Режим испарения

Выкл.

Вкл.

Авто

Автоотключение

Выкл.

Вкл.

Настройка бумаги

Размер бумаги

Лоток 1

Лоток 2 [c]

МЦЛ [b]

Лоток ручной подачи [d]

Изм.по умолч.

Тип бумаги

Источник бумаги

Поле

Подтвержд. лотка

Звук [a]

Звук клавиш

Сигнал предупрежд.

Звук факса

Отчеты

Конфигурация

Инф.о расх.мат.

Демонстрац. стр.

Адресная книга

Подтверждение отправки факса [a]

Факс отправлен [a]

Сообщение отправлено

Факс принят [a]

Запл. зад. факса [a]

Конфигурация сети

Список шрифтов PCL

Список шрифтов PS

Счетчик использования

Учетная запись

Обслуживание

Удал.пустые сообщ. [e]

Срок служ.расх.мат

Менеджер изобр.

Цвет по выбору

Автоподбор цветов

Регулировка тонера

По умолчанию

Авто. поправка тона

Стандартный тон

Датчик определит. номера

Предупр.:заканч.тон

Серийный номер

Электронный диск [c]

Укладыв. в стопку

Управл. задан. [b] [f]

Текущее задание

Защищенное задание

Сохраненное задание

[a] Только CLX-419xFN/ CLX-626xFD/ CLX-626xFR Series.

[b] Только CLX-626xND/CLX-626xFD/CLX-626xFR Series.

[c] Эта функция является дополнительной. Только CLX-626xND/ CLX-626xFD/ CLX-626xFR Series.

[d] Только CLX-419xN/ CLX-419xFN Series.

[e] Эта опция отображается только если в картридже заканчивается тонер.

[f] Эта функция доступна только при установке дополнительной памяти или включении ОЗУ в настройках.

Сеть

TCP/IP (IPv4)

DHCP

BOOTP

Статический

TCP/IP (IPv6)

Активировать IPv6

Настройка DHCPv6

Скор. сети Ethernet

Немедленно

10 Мбит/с,полудуп.

10 Мбит/с, дуплекс

100 Мбит/с,полудуп

100 Мбит/с,дуплекс

1 Гбит/с, дуплекс

802.1x

Сброс настроек

Конфигурация сети

Включение сети

Включение HTTP

WINS

SNMP V1/V2

SNTP

UPnP(SSDP)

MDNS

SetIP

SLP

CLX-419xFW/ CLX-626xFW Series

Настроить параметры можно с помощью сенсорного экрана.

[Note]

  • На сенсорном экране панели управления отображается Главное меню.

  • В зависимости от того, какие функции доступны на вашем устройстве, некоторые меню могут быть неактивны.

  • В зависимости от модели и комплектации меню конкретного устройства может отличаться от иллюстраций в данном руководстве пользователя.

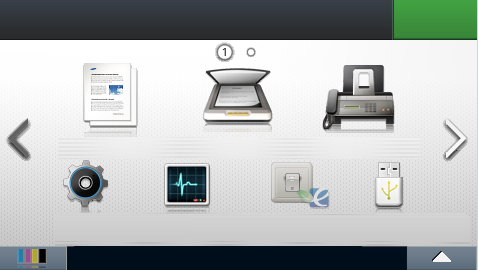

Домашний экран - введение

  • (Копир-ние):  При нажатии кнопки Копир-ние на экране открывается экран Копирование с несколькими вкладками, содержащими серии параметров копирования.

  • (Скан):  При нажатии кнопки Скан на экране открывается экран Сканирование с несколькими вкладками, содержащими серии параметров сканирования.

  • (Факс): При нажатии кнопки Факс на экране открывается экран Факс с несколькими вкладками, содержащими серии параметров отправки факсов.

  • (Настройка): Позволяет просматривать текущие параметры устройства и изменять их.

  • (Состояние задания): Отображает текущие задания в очереди на печать или завершенные задания.

  • (Экопечать): Позволяет просмотреть параметры экопечати.

  • (Direct USB): Вход в меню USB, когда носитель USB вставлен в соответствующий порт вашего устройства.

  • (Папка документов): Можно сохранять данные печати, печатать защищенную страницу или общую папку.

  •  Отображает статус тонера.

  •  Выберите ЖК яркость и язык.

  •  Прокрутка доступных опций.

Копир-ние

Факс

Осн. копия

Яркость

Тип оригинала

Текст

Текст / фото

Фото

Журнал

Цвет.реж.

Авто

Цветов

Черно-белое

Нестанд. копия

Двусторонняя [a]

Масштабиров.

Яркость

Цвет.реж.

Исходный размер

Тип оригинала

Лоток

Автомат.

Лоток 1

Лоток 2 [b]

МЦ-л. [a]

Лоток ручной подачи [c]

Макет

Выкл.

Сортировка

2 копии/стр.

4 копии/стр.

Коп. удостов.

Копир. книги

Настройка фона

Удал. краев [a]

Выкл.

Мал. оригинал

Перфорация

Книж. центр [d]

Стир. границ

Штамп [a]

Элемент

Непрозрачность

Положение

Водян. зн. [a]

Коп. удостов.

Яркость

Цвет.реж.

Цветов

Черно-белое

Коп. по разм. с.

Яркость

Тип оригинала

Цвет.реж.

Сортировка копий

Двусторонняя [a]

Яркость

Цвет.реж.

Исходный размер

Тип оригинала

Неск. коп. на стр.

Двусторонняя [a]

Яркость

Цвет.реж.

Исходный размер

Тип оригинала

Неск. коп./стр.

Копир. книги

Яркость

Цвет.реж.

Исходный размер

Тип оригинала

Копир. книги

Память отправлена

Яркость

Разрешение

Двусторонняя [a]

Тип оригинала

Исходный размер

Цвет.реж.

Громкая связь

Яркость

Разрешение

Двусторонняя [a]

Тип оригинала

Исходный размер

Цвет.реж.

Отложенная отправка

Яркость

Разрешение

Двусторонняя [a]

Тип оригинала

Исходный размер

Отправка (быстрый набор)

Яркость

Разрешение

Двусторонняя [a]

Тип оригинала

Исходный размер

Цвет.реж.

Отправка (груп. набор)

Яркость

Разрешение

Двусторонняя [a]

Тип оригинала

Исходный размер

Цвет.реж.

Дозв.

Яркость

Разрешение

Двусторонняя [a]

Тип оригинала

Исходный размер

Цвет.реж.

[a] Толкьо CLX-626xFW Series.

[b] Это дополнительная функция. Толкьо CLX-626xFW Series.

[c] Только CLX-419xFW Series.

[d] Эта опция появляется только в том случае, если для параметра Макет выбрано значение Копир. книги.

Скан

Экопечать

Лок ПК

Назначен.

Разрешение

Цвет.реж.

Формат

Шифрование PDF [a] [b]

Двусторонняя [a]

Исходный размер

Тип оригинала

Яркость

Сет ПК

Назначен.

Разрешение

Цвет.реж.

Формат

Шифрование PDF [a] [b]

Двусторонняя [a]

Исходный размер

Тип оригинала

Яркость

Отп. по э.п.

Кому

Тип оригинала

Исходный размер

Разрешение

Цвет.реж.

Формат

Шифрование PDF [a] [b]

Двусторонняя [a]

Яркость

Имя файла

SMB [a]

Назначен.

Тип оригинала

Исходный размер

Разрешение

Цвет.реж.

Формат

Шифрование PDF [b]

Двусторонняя

Яркость

Имя файла

FTP [a]

Назначен.

Тип оригинала

Исходный размер

Разрешение

Цвет.реж.

Формат

Шифрование PDF [b]

Двусторонняя

Яркость

Имя файла

Польз.сообщ.эл.почты

Кому

Тема

От

Копия

СК

Тип оригинала

Исходный размер

Разрешение

Цвет.реж.

Формат

Шифрование PDF [a] [b]

Двусторонняя [a]

Яркость

Имя файла

USB

Тип оригинала

Исходный размер

Разрешение

Цвет.реж.

Имя файла

Формат

Шифрование PDF [a] [b]

Двусторонняя [a]

Яркость

Полит. файлов

Общая папка [a]

Исходный размер

Разрешение

Цвет.реж.

Имя файла

Формат

Шифрование PDF [b]

Двусторонняя

Яркость

Полит. файлов

WSD

Экопечать (вкл.)

Вкл.

Выкл.

Настройки

Реж. по умолч.

Вкл.

Выкл.

Принуд. [c]

Настройка функций

По умолчанию

Другой

[a] Толкьо CLX-626xFW Series.

[b] Эта опция отображается, когда для параметра Форматвыбрано PDF.

[c] Если вы включили режим экопечати с паролем, с помощью приложения SyncThru™ Web Service (вкладка Настройки > Параметры устройства > Система > Настройки экономии) или Samsung Easy Printer Manager (Параметры устройств > Эконом.), появится сообщение Принудительно. Для изменения состояния режима экопечати нужно ввести пароль.

Direct USB

Настройка

Печать из

По стр.

Копии

Двусторонняя [a]

Выбор лотка

Цвет.реж.

Сканир. на USB

Тип оригинала

Исходный размер

Разрешение

Цвет.реж.

Имя файла

Формат

Шифрование PDF [b]

Двусторонняя [a]

Яркость

Полит. файлов

Управ. файлами

Показать место

Настройка устройства

Настройки по умолчанию

Копий по умолчанию

Сканир. по умолчанию

Факс по умолчанию

Настройка бум.

Лоток 1

Лоток 2 [c]

МЦ-л. [a]

Лоток ручной подачи [d]

Поле

Состояние лотка

Переключ. автовыб. лотка [a]

Автопродолжение

Замена бумаги

Защита лотка [a]

Адр. книга

Телеф. книга

Эл. почта

Печ.

Сброс

Отчеты

Конфигурац.

Сведения о расх. мат.

Дем. стр.

Список справки

Адр. книга

Подтверждение отправки факса

Факс отправлен

Сооб. эл. поч. отпр.

Получение факса

Запланированные задания факса

Конфигурация сети

Шрифты PCL

Список шрифтов PS

Счетчик использования

Учетная запись

Настройка факса

Пересл. отпр.

Пересл. прин.

Экон. вызов

Безоп. прием

Наб. префикса

Печ. дан. о фкс

Режим ECM

Скорость модема

Образ стр

Мастер настр.

Настройка сети

Скорость сети Ethernet

TCP/IP (IPv4)

TCP/IP (IPv6)

802.1x

Включение Ethernet

Вкл. HTTP

WINS

SNMP V1/V7

SNTP

UPnP(SSDP)

MDNS

SetIP

SLP

Беспроводная

ВКЛ. И ВЫКЛ. Wi-Fi

Wi-Fi Direct

Вкл./Выкл. Wi-Fi Direct

Имя устройства

IP-адрес

Владелец группы

Network Key

Сост.

Настройки WPS

Подкл. ч/з шину пер.устр.

Подкл. через ПИН-код

Настройки WLAN

Настройки WLAN по умолчанию

Сигнал WLAN

Сброс настроек

Наст-ка печ.

Ориентация

Копии

Разрешение

Очистить текст

Усиление контуров

Захват цветов

Экран

Эмуляция

Выбор лотка

[a] Толкьо CLX-626xFW Series.

[b] Эта опция отображается, когда для параметра Форматвыбрано PDF.

[c] Эта функция присутствует только в CLX-626xFW Series.

[d] Только CLX-419xFW Series.

Настройка

Папка документов [b]

Нач. настройка

ИД устройства

Выбор страны

Язык

Дата/время

Режим часов

Реж. по умолч.

Звук/громкость

Энергосбер.

Событие пробуждения

Время ожид сист

Импорт настр.

Эксп. настр.

Предупреждение об уровне тонера

Skip Blank Pages

Время ожид.задан

Поправка на высоту

Автоматич. CR

Версия ПО

Тип PDF

Перезап. изоб.

Разм. бум. по умолч.

Удал. пуст. сообщ. [a]

Мастер изобр.

Режим испарения

Уклад. в стопку

Влажность

Настройки администрирования

Управление доступом на уровне пользователей

Аутентификация

Штамп [b]

Элемент

Непрозрачность

Положение

Изменить пароль администратора

Обновление ПО

Устранение неполадок

Язык

Папки сист.

Сохр. печ.

Защищенная печать

Общая папка

Двусторонняя

Выбор лотка

Копии

Цвет.реж.

[a] Эта опция отображается только если в картридже заканчивается тонер.

[b] Толкьо CLX-626xFW Series.
