Настройка беспроводной сети

[Note]
  • Убедитесь, что ваше устройство поддерживает беспроводную сеть. В некоторых моделях беспроводная сеть может быть недоступна (см. Функции различных моделей).

  • Если сеть IPv6 не работает, установите для всех параметров сети значения по умолчанию и повторите попытку с помощью команды Сброс настроек.

Приступая к работе

Знакомство с вашим типом сети

Как правило, между компьютером и принтером одновременно можно установить только одно соединение.

Режим инфраструктуры

Такая система используется главным образом дома и в небольших офисах. В этом режиме связь с беспроводным устройством обеспечивается с помощью точки доступа.

Режим Ad-hoc

В этом режиме точка доступа не используется. Компьютер взаимодействует с беспроводным устройством напрямую.

Имя в беспроводной сети и сетевой пароль

Беспроводные сети требуют более серьезного обеспечения безопасности, поэтому при первой установке точки доступа для работы в сети создаются сетевое имя (SSID), тип используемой защиты и сетевой пароль. Перед продолжением установки принтера попросите администратора сети указать эти параметры.

Введение в методы настройки беспроводной сети.

Беспроводную сеть можно настроить на самом устройстве или через компьютер. Выберите метод настройки в таблице ниже.

[Note]

Функция настройки беспроводной сети различается в зависимости от модели и региона.

Метод настройки

Метод подключения

Описание и ссылки

С точкой доступа

С компьютера

Пользователи ОС Windows, см. Подключение к точке доступа с помощью USB-кабеля.

Пользователи ОС Windows, см. Подключение к точке доступа без USB-кабеля (рекомендуется).

См. Использование сетевого кабеля.

Через панель управления устройства

См. Использование кнопки «Меню».

Без точки доступа

С компьютера

Пользователи ОС Windows, см. Ad hoc через USB-кабель.

Пользователи Mac, см. Ad hoc через USB-кабель.

Настройка Wi-Fi Direct

См. раздел Настройка Wi-Fi Direct.

[Note]
  • При возникновении проблем во время настройки беспроводного соединения или установки драйверов, см. главу "Устранение неисправностей" (Устранение неполадок).

  • Настоятельно рекомендуем защитить точку доступа паролем. В противном случае она может быть использована без вашего ведома чужими компьютерами, смартфонами и принтерами. Указания по установке пароля вы найдете в инструкции к вашей точке доступа.

Использование кнопки WPS

Если ваше устройство и точка доступа (или беспроводной маршрутизатор) поддерживают WPS (Wi-Fi Protected Setup™), можно легко настроить параметры сети, нажав кнопку на панели управления принтера. При этом не требуется использовать компьютер.

[Note]
  • Если нужно использовать беспроводную сеть в режиме инфраструктуры, убедитесь в том, что сетевой кабель отключен от устройства. Способ подключения к точке доступа или беспроводному маршрутизатору (с помощью кнопки WPS (PBC) или ввода PIN-кода на компьютере) зависит от используемой точки доступа (или беспроводного маршрутизатора). См. руководство пользователя для точки доступа или беспроводного маршрутизатора.

  • При настройке беспроводной сети с помощью кнопки WPS, параметры безопасности могут изменяться. Чтобы предотвратить это, заблокируйте возможность изменения текущих параметров безопасности беспроводной сети для WPS. Название параметра может отличаться в зависимости от типа точки доступа (беспроводного маршрутизатора).

Подготовка

  • Убедитесь в том, что точка доступа или беспроводной маршрутизатор поддерживает режим WPS (Wi-Fi Protected Setup™).

  • Убедитесь в том, что устройство поддерживает режим WPS (Wi-Fi Protected Setup™).

  • Убедитесь, что компьютер подключен к сети (только при необходимости ввода PIN-кода).

Выбор типа подключения

Существует два метода подключения устройства к беспроводной сети с помощью кнопки (WPS) на панели управления.

Метод Настройки с помощью нажатия кнопки (PBC) позволяет подключить устройство к беспроводной сети путем нажатия кнопки (WPS) на панели управления устройства, а также кнопки WPS (PBC) на точке доступа (беспроводном маршрутизаторе) с поддержкой Wi-Fi Protected Setup™(WPS) соответственно.

Метод с использованием персонального идентификационного кода (PIN) позволяет подключиться к беспроводной сети с помощью ввода предоставленного PIN-кода на точке доступа (беспроводном маршрутизаторе) с поддержкой WPS (Wi-Fi Protected Setup™).

По умолчанию в устройстве используется режим настройки с помощью нажатия кнопки (PBC), который рекомендуется для обычной беспроводной сетевой среды.

[Note]

Чтобы изменить режим WPS, на панели управления нажмите (Меню) > Сеть > Беспроводной > OK > Параметры WPS.

Устройства, оснащенные дисплеем

Подключение в режиме PBC
  1. Нажмите кнопку (WPS) на панели управления и удерживайте ее более 2 секунд.

    устройство перейдет в режим ожидания до нажатия кнопки WPS (PBC) на точке доступа или беспроводном маршрутизаторе (не более двух минут).

  2. Нажмите кнопку WPS (PBC) на точке доступа (или беспроводном маршрутизаторе).

    Сообщения отображаются на дисплее в следующем порядке:

    1. Подключениеустройство подключается к точке доступа или беспроводному маршрутизатору.

    2. ПодключеноПосле успешного подключения устройства к беспроводной сети индикатор WPS горит непрерывно.

    3. AP SSIDПо завершении процесса подключения к беспроводной сети на дисплее появляется информация о SSID точки доступа.

  3. Вставьте компакт-диск из комплекта поставки в привод компьютера и выполните установку ПО, следуя указаниям на экране. В окне"Подключить принтер" выберите "Сетевое подключение"(Ethernet/Беспроводное).

Подключение в режиме PIN
  1. Нажмите кнопку (WPS) на панели управления и удерживайте ее более 2 секунд.

  2. на экране появится PIN-код, состоящий из 8 цифр.

    В течение двух минут необходимо ввести восьмизначный PIN-код на компьютере, подключенном к точке доступа (или беспроводному маршрутизатору).

    Сообщения отображаются на дисплее в следующем порядке:

    1. Подключениеустройство начинает подключение к беспроводной сети.

    2. ПодключеноПосле успешного подключения устройства к беспроводной сети индикатор WPS горит непрерывно.

    3. Тип SSIDПо завершении процесса подключения к беспроводной сети на дисплее появляется SSID-информация точки доступа.

  3. Вставьте компакт-диск из комплекта поставки в привод компьютера и выполните установку ПО, следуя указаниям на экране. В окне"Подключить принтер" выберите "Сетевое подключение"(Ethernet/Беспроводное).

Устройства, не оснащенные дисплеем

Подключение в режиме PBC
  1. Нажмите кнопку (WPS) на панели управления и удерживайте примерно 2–4 секунды, пока индикатор состояния не начнет быстро мигать.

    Устройство начинает подключение к беспроводной сети. Индикатор будет медленно мигать до нажатия кнопки на точке доступа или беспроводном маршрутизаторе (не более двух минут).

  2. Нажмите кнопку WPS (PBC) на точке доступа (или беспроводном маршрутизаторе).

    1. Индикатор беспроводной сети быстро мигает. устройство подключается к точке доступа или беспроводному маршрутизатору.

    2. После успешного подключения устройства к беспроводной сети индикатор WPS горит непрерывно.

  3. Вставьте компакт-диск из комплекта поставки в привод компьютера и выполните установку ПО, следуя указаниям на экране. В окне"Подключить принтер" выберите "Сетевое подключение"(Ethernet/Беспроводное).

Подключение в режиме PIN
  1. Напечатайте отчет о конфигурации сети, в том числе PIN-код (см. Печать отчета о конфигурации сети).

    В режиме готовности нажмите кнопку (Отмена или Стоп/Сброс) на панели управления и удерживайте ее приблизительно пять секунд. Таким образом можно найти PIN-код устройства.

  2. Нажмите кнопку (WPS) на панели управления и удерживайте более четырех секунд, пока не загорится индикатор состояния.

    Устройство начинает подключение к точке доступа или беспроводному маршрутизатору.

  3. В течение двух минут необходимо ввести восьмизначный PIN-код на компьютере, подключенном к точке доступа (или беспроводному маршрутизатору).

    Индикатор будет медленно мигать, пока вы не введете PIN-код (не более двух минут).

    По тому, как работает индикатор WPS, можно определить состояние подключения:

    1. Индикатор беспроводной сети быстро мигает. устройство подключается к точке доступа или беспроводному маршрутизатору.

    2. После успешного подключения устройства к беспроводной сети индикатор WPS горит непрерывно.

  4. Вставьте компакт-диск из комплекта поставки в привод компьютера и выполните установку ПО, следуя указаниям на экране. В окне"Подключить принтер" выберите "Сетевое подключение"(Ethernet/Беспроводное).

Повторное подключение к сети

При отсутствии подключения к беспроводной сети устройство автоматически пытается повторно подключиться к точке доступа или беспроводному маршрутизатору с помощью использованных ранее параметров беспроводного подключения и адреса.

[Note]

Устройство автоматически повторно подключается к беспроводной сети в следующих случаях:

  • при перезагрузке устройства.

  • при перезагрузке точки доступа или беспроводного маршрутизатора.

Отмена процесса подключения

Чтобы отменить подключение к беспроводной сети, нажмите, а затем отпустите кнопку (Отмена или Стоп/Сброс) на панели управления. Повторную попытку подключения к беспроводной сети следует выполнять не раньше чем через две минуты.

Отключение от сети

Для отключения от беспроводной сети нажмите кнопку (WPS) на панели управления и удерживайте ее более двух секунд.

  • Если сеть Wi-Fi находится в режиме ожидания: устройство немедленно отключается от беспроводной сети. Индикатор WPS гаснет.

  • Если сеть Wi-Fi используется: пока устройство ожидает завершения текущего задания, индикатор WPS быстро мигает. Затем устройство автоматически отключается от беспроводной сети. Индикатор WPS гаснет.

Использование кнопки «Меню»

[Note]

Некоторые меню могут не отображаться на дисплее в зависимости от параметров или моделей. Это значит, что данные функции недоступны для этого устройства (см. Обзор меню).

Сначала нужно узнать SSID используемой беспроводной сети и пароль сети, если она зашифрована. Эта информация задается при установке точки доступа или беспроводного маршрутизатора. Если параметры используемой беспроводной сети неизвестны, обратитесь к администратору сети или специалисту, настраивавшему беспроводное окружение.

[Note]

После подключения к беспроводной сети необходимо установить драйвер устройства для печати из приложения (см. Установка драйвера по сети).

  1. Нажмите кнопку (Меню) на панели управления.

  2. Нажмите Сетевой > БП сеть > Настройки WLAN.

  3. Нажмите OK чтобы выбрать нужный метод настройки.

    • Мастер (рекомендуется): В этом режиме настройка происходит автоматически. Устройство покажет список доступных сетей. После выбора сети устройство попросит ввести ключ.

    • ДругойВ этом режим пользователь может задать собственное значение SSID или отредактировать параметры безопасности.

Настройка с помощью Windows

[Note]

Ярлык для программы Samsung Easy Wireless Setup без компакт-диска: после установки драйвера принтера программу Samsung Easy Wireless Setup можно запускать без компакт-диска (см. Доступ к инструментам управления).

Подключение к точке доступа с помощью USB-кабеля

Подготовка
  • Точка доступа

  • компьютер, подключенный к сети

  • компакт-диск с программным обеспечением, поставляемый с устройством

  • Устройство с интерфейсом беспроводной сети

  • USB-кабель

Создание инфраструктурной сети
  1. Убедитесь, что USB-кабель подключен к устройству.

  2. Включите компьютер, точку доступа и устройство.

  3. Вставьте компакт-диск, входящий в комплект поставки, в дисковод для компакт-дисков.

    Если окно установки не открылось, нажмите Пуск > Все программы > Стандартные > Выполнить.

    X:\Setup.exe, заменив «X» буквой вашего CD-ROM, и нажмите кнопку OK.

  4. Прочитайте и примите условия лицензионного соглашения. Затем нажмите кнопку Далее.

  5. Выберите Подключение к беспроводной сети в окне Тип подключения принтера. Затем нажмите кнопку Далее.

  6. В окне Это первая установка принтера? выберите Да, я настрою беспроводную сеть принтера. Затем нажмите Далее.

    Если ваш принтер уже подключен к сети, выберите Нет, мой принтер уже подключен к сети.

  7. Выберите Использование кабеля USB в окне Выбор способа настройки беспроводного подключения. Затем нажмите кнопку Далее.

  8. В окне появится список обнаруженных беспроводных сетевых устройств. Выберите имя (SSID) точки доступа и нажмите кнопку Далее.

    [Note]

    Если не удается найти нужное сетевое имя или требуется настроить беспроводную сеть вручную, нажмите кнопку Дополнительно.

    • Имя беспроводной сети: Введите SSID точки доступа (при вводе учитывается регистр символов).

    • Режим работыВыберите Инфраструктура.

    • Аутентификациявыберите тип проверки подлинности.

      Открытаяпроверка подлинности не используется. Шифрование применяется в зависимости от требований к безопасности данных.

      С общим ключомпроверка подлинности используется. Для доступа к сети устройство должно иметь допустимый ключ WEP.

      WPA Personal или WPA2 PersonalВыберите эти параметры для проверки подлинности сервера печати с помощью общего ключа WPA. В этом режиме используется общий закрытый ключ (также называемый предварительным общим ключом), который настраивается вручную в точке доступа и на всех ее клиентах.

    • ШифрованиеВыберите тип шифрования (None, WEP64, WEP128, TKIP, AES, TKIP AES).

    • Пароль сетивведите пароль шифрования сети.

    • Подтвердите парольвведите пароль шифрования сети еще раз.

    • Индекс ключа WEPПри использовании WEP-шифрования выберите соответствующий Индекс ключа WEP.

    [Note]

    Если для точки доступа настроена функция защиты, выводится окно безопасности беспроводной сети.

    Введите пароль сети для подключения к точке доступа.

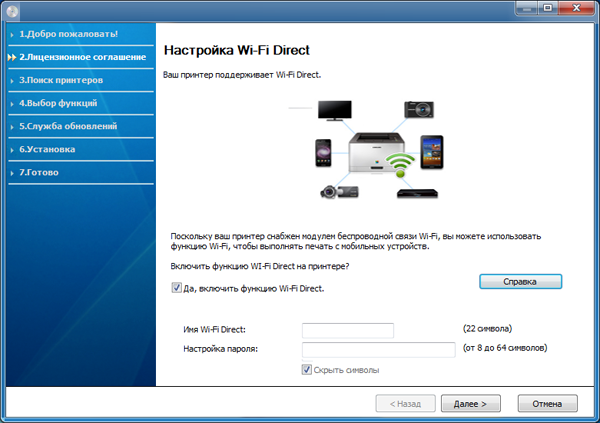

  9. Если ваш принтер поддерживает функцию Wi-Fi Direct, на экране откроется следующее окно.

    Нажмите кнопку Next.

    [Note]
    • Функция Wi-Fi Direct появляется на экране только в том случае, если принтер поддерживает эту функцию.

    • Настроить Wi-fi Direct можно с помощью Samsung Easy Printer Manager (см. Настройка Wi-Fi Direct).

    • Имя Wi-Fi Direct: По умолчанию сети присваивается имя модели. Максимальная длина - 22 знака.

    • Настройка пароля состоит из 8 ~ 64 цифр.

  10. После завершения настройки отключите кабель USB от компьютера и устройства. Нажмите кнопку Далее.

  11. Следуйте инструкциям в окне установки.

Подключение к точке доступа без USB-кабеля (рекомендуется)

Подготовка
  • Компьютер с WiFi-подключением под управлением Windows 7 или более поздней версии и точкой доступа (маршрутизатором)

  • компакт-диск с программным обеспечением, поставляемый с устройством

  • Устройство с интерфейсом беспроводной сети

[Note]

При настройке беспроводной сети устройство пользуется проводной сетью компьютера. Возможно в это время у вас не будет подключения к сети Интернет.

Создание инфраструктурной сети
  1. Включите компьютер, точку доступа и устройство.

  2. Вставьте компакт-диск, входящий в комплект поставки, в дисковод для компакт-дисков.

    Если окно установки не открылось, нажмите Пуск > Все программы > Стандартные > Выполнить.

    X:\Setup.exe, заменив «X» буквой вашего CD-ROM, и нажмите кнопку OK.

  3. Прочитайте и примите условия лицензионного соглашения. Затем нажмите кнопку Далее.

  4. Выберите Подключение к беспроводной сети в окне Тип подключения принтера. Затем нажмите кнопку Далее.

  5. В окне Это первая установка принтера? выберите Да, я настрою беспроводную сеть принтера. Затем нажмите Далее.

    Если ваш принтер уже подключен к сети, выберите Нет, мой принтер уже подключен к сети.

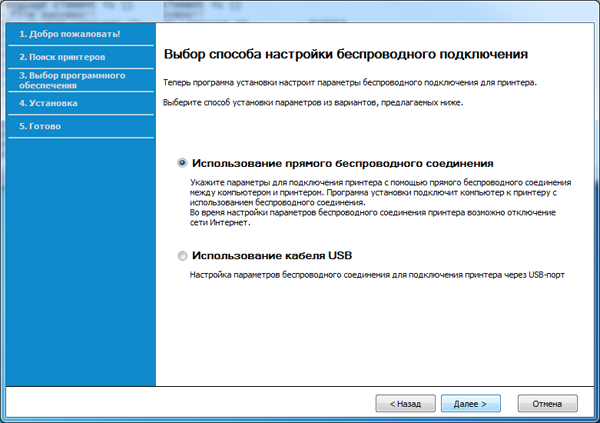

  6. Выберите Использование прямого беспроводного соединения в окне Выбор способа настройки беспроводного подключения. Затем нажмите кнопку Далее.

    [Note]

    Даже если вы пользуетесь компьютером под управлением ОС Windows 7 или более новой, вы не сможете использовать эту функцию, если компьютер не снабжен беспроводным модулем. Настройте беспроводную сеть с помощью USB-кабеля (см. Подключение к точке доступа с помощью USB-кабеля).

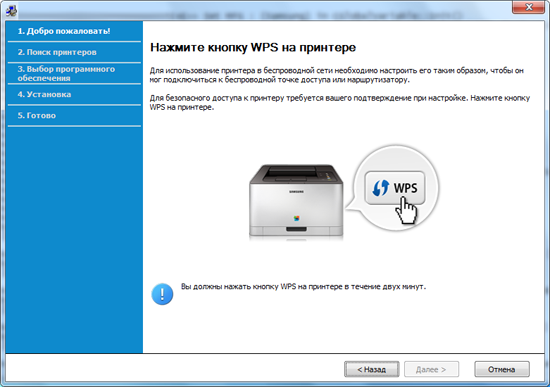

    Если откроется окно, показанное ниже, нажмите кнопку (WPS) на панели управления и удерживайте в течение 2 минут.

  7. После завершения настройки беспроводной сети нажмите Далее.

  8. Следуйте инструкциям в окне установки.

Ad hoc через USB-кабель

Если точка доступа отсутствует, можно настроить между принтером и компьютером беспроводную сеть в режиме Ad-hoc. Для этого выполните приведенные ниже несложные инструкции.

Подготовка
  • компьютер, подключенный к сети

  • компакт-диск с программным обеспечением, поставляемый с устройством

  • Устройство с интерфейсом беспроводной сети

  • USB-кабель

Создание сети с прямым подключением в Windows
  1. Включите компьютер и устройство с поддержкой беспроводной сети.

  2. Вставьте компакт-диск, входящий в комплект поставки, в дисковод для компакт-дисков.

    Если окно установки не открылось, нажмите Пуск > Все программы > Стандартные > Выполнить.

    X:\Setup.exe, заменив «X» буквой вашего CD-ROM, и нажмите кнопку OK.

  3. Прочитайте и примите условия лицензионного соглашения. Затем нажмите кнопку Далее.

  4. Выберите Подключение к беспроводной сети в окне Тип подключения принтера. Затем нажмите кнопку Далее.

  5. В окне Это первая установка принтера?выберите Да, я настрою беспроводную сеть принтера. Затем нажмите Далее.

    Если ваш принтер уже подключен к сети, выберите Нет, мой принтер уже подключен к сети.

  6. Выберите Использование кабеля USB в окне Выбор способа настройки беспроводного подключения. Затем нажмите кнопку Далее.

  7. В результате поиска появится список беспроводных сетей, найденных устройством. Нажмите Дополнительно.

    [Note]
    • Имя беспроводной сети: Введите имя SSID (при вводе учитывается регистр символов).

    • Режим работыВыберите режим Ad-Hoc.

    • Каналвыберите канал (Автоматически или значение в диапазоне от 2412 до 2467 МГц).

    • Аутентификациявыберите тип проверки подлинности.

      Открытаяпроверка подлинности не используется. Шифрование применяется в зависимости от требований к безопасности данных.

      С общим ключомпроверка подлинности используется. Для доступа к сети устройство должно иметь допустимый ключ WEP.

    • ШифрованиеВыберите тип шифрования (None, WEP64, WEP128).

    • Пароль сетивведите пароль шифрования сети.

    • Подтвердите парольвведите пароль шифрования сети еще раз.

    • Индекс ключа WEPПри использовании WEP-шифрования выберите соответствующий Индекс ключа WEP.

    Если для сети прямого соединения заданы настройки безопасности, выводится окно безопасности беспроводной сети.

    Выберите значение Открытая или С общим ключом и нажмите кнопку Далее.

    • WEP – протокол защиты от несанкционированного доступа к беспроводной сети. Данные каждого передаваемого по сети пакета шифруются с использованием 64- или 128-разрядного ключа WEP.

  8. Появится окно, содержащее сведения о настройках беспроводной сети. Проверьте параметры и нажмите кнопку Далее.

    [Note]

    Перед вводом IP-адреса принтера необходимо узнать значения конфигурации сети. Если конфигурация сети компьютера имеет значение DHCP, настройка беспроводной сети тоже должна быть DHCP. Если конфигурация сети компьютера имеет значение Static, настройка беспроводной сети тоже должна быть Static.

    Если для компьютера задан метод DHCP, а требуется использовать статический метод для беспроводной сети, то необходимо обратиться к администратору сети для получения статического IP-адреса.

    • Для метода DHCP

      Если в качестве метода назначения IP-адресов используется DHCP, проверьте, отображается ли в окне Подтверждение настроек беспроводной сети значение «DHCP». Если указан статический метод, нажмите кнопку Изменить настройки TCP/IP, чтобы изменить метод назначения на Получать IP-адрес автоматически (DHCP).

    • Для статического метода

      Если для назначения IP-адресов используется статический метод, проверьте, отображается ли в окне Подтверждение настроек беспроводной сети значение Static. Если указано значение DHCP, нажмите кнопку Изменить настройки TCP/IP, чтобы ввести IP-адрес и другие значения конфигурации для устройства.

      Например:

      Если на компьютере заданы следующие параметры сети:

      • IP-адрес: 169.254.133.42

      • Маска подсети: 255.255.0.0

      Для устройства необходимо задать следующие параметры сети:

      • IP-адрес: 169.254.133.43

      • Маска подсети: 255.255.0.0 (используйте маску подсети компьютера)

      • Шлюз: 169.254.133.1

  9. Откроется диалоговое окно Настройка беспроводной сети завершена. Нажмите кнопку Далее.

  10. После завершения настройки отключите USB-кабель от компьютера и устройства. Нажмите кнопку Далее.

  11. Следуйте инструкциям в окне установки.

Настройка на ОС Mac

Подключение к точке доступа с помощью USB-кабеля

Подготовка
  • точку доступа

  • Принтер, подключенный к сети

  • компакт-диск с программным обеспечением, поставляемый с устройством

  • Устройство с интерфейсом беспроводной сети

  • USB-кабель

[Note]

Чтобы установить программное обеспечение для принтера и сканера в системе Mac OS X 10.4, загрузите пакет ПО с веб-сайта компании Samsung (http://www.samsung.com > ваш продукт > Поддержка и загрузка).

  1. Убедитесь в том, что устройство подключено к компьютеру и включено.

  2. Вставьте компакт-диск, входящий в комплект поставки, в дисковод для компакт-дисков.

  3. Дважды щелкните значок компакт-диска, появившийся на рабочем столе Макинтош.

    • В системе OS X 10.8 дважды щелкните значок компакт-диска, появившийся в окне Finder.

  4. Дважды щелкните по папке MAC_Installer > значок Installer OS X.

  5. Щелкните Continue.

  6. Ознакомьтесь с лицензионным соглашением и нажмите Continue.

  7. Чтобы принять условия лицензионного соглашения, нажмите кнопку Agree.

  8. Нажмите кнопку Install. Будут установлены все компоненты, необходимые для работы устройства.

    В режиме Customize можно выбрать устанавливаемые компоненты.

  9. Введите пароль и нажмите кнопку OK.

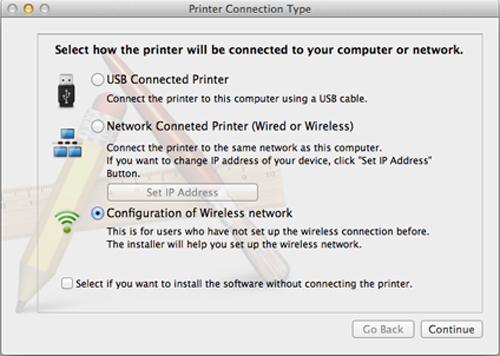

  10. Выберите Configuration of Wireless network в окне Printer Connection Type и щелкните Continue.

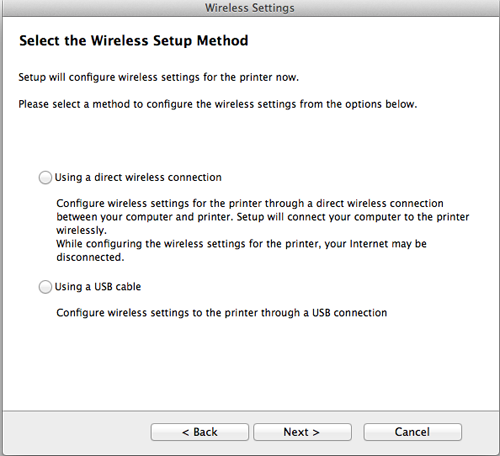

  11. Если откроется окно Wireless Settings, выберите Using a USB cable и нажмите Next.

    Если это окно не появится, перейдите к шагу 15.

  12. В окне появится список обнаруженных беспроводных сетевых устройств. Выберите имя (SSID) точки доступа и нажмите кнопку Next.

    [Note]

    Чтобы настроить параметры беспроводной сети вручную, нажмите кнопку Advanced Setting.

    • Enter the wireless Network NameВведите SSID точки доступа (при вводе учитывается регистр символов).

    • Operation Modeвыберите Infrastructure.

    • Authenticationвыберите тип проверки подлинности.

      Open Systemпроверка подлинности не используется. Шифрование применяется в зависимости от требований к безопасности данных.

      Shared Keyпроверка подлинности используется. Для доступа к сети устройство должно иметь допустимый ключ WEP.

      WPA Personal или WPA2 PersonalВыберите эти параметры для проверки подлинности сервера печати с помощью общего ключа WPA. В этом режиме используется общий закрытый ключ (также называемый предварительным общим ключом), который настраивается вручную в точке доступа и на всех ее клиентах.

    • Encryptionвыберите тип шифрования. (None, WEP64, WEP128, TKIP, AES, TKIP AES).

    • Network Passwordвведите пароль шифрования сети.

    • Confirm Network Passwordвведите пароль шифрования сети еще раз.

    • WEP Key IndexПри использовании WEP-шифрования выберите соответствующий WEP Key Index.

    Если для точки доступа настроена функция защиты, выводится окно безопасности беспроводной сети.

    Введите пароль сети для подключения к точке доступа.

  13. Появится окно, содержащее сведения о настройках беспроводной сети. Проверьте параметры и нажмите кнопку Далее.

    [Note]
    • Функция Wi-Fi Direct появляется на экране только в том случае, если принтер поддерживает эту функцию.

    • Настроить Wi-fi Direct можно с помощью Samsung Easy Printer Manager (см. Настройка Wi-Fi Direct).

    • Имя Wi-Fi Direct: По умолчанию сети присваивается имя модели. Максимальная длина - 22 знака.

    • Настройка пароля состоит из 8 ~ 64 цифр.

  14. Откроется диалоговое окно Настройка беспроводной сети завершена. Нажмите кнопку Далее.

  15. После завершения настройки отключите USB-кабель от компьютера и устройства. Нажмите кнопку Далее.

Подключение к точке доступа без USB-кабеля (рекомендуется)

Подготовка
  • Компьютер с WiFi-подключением под управлением Mac OS 10.7 или более поздней версии и точкой доступа (маршрутизатором)

  • компакт-диск с программным обеспечением, поставляемый с устройством

  • Устройство с интерфейсом беспроводной сети

[Note]

Чтобы установить программное обеспечение для принтера и сканера в системе Mac OS X 10.4, загрузите пакет ПО с веб-сайта компании Samsung (http://www.samsung.com > ваш продукт > Поддержка и загрузка).

  1. Убедитесь в том, что устройство подключено к компьютеру и включено.

  2. Вставьте компакт-диск, входящий в комплект поставки, в дисковод для компакт-дисков.

  3. Дважды щелкните значок компакт-диска, появившийся на рабочем столе Макинтош.

    • В системе OS X 10.8 дважды щелкните значок компакт-диска, появившийся в окне Finder.

  4. Дважды щелкните по папке MAC_Installer > значок Installer OS X.

  5. Щелкните Continue.

  6. Ознакомьтесь с лицензионным соглашением и нажмите Continue.

  7. Чтобы принять условия лицензионного соглашения, нажмите кнопку Agree.

  8. Нажмите кнопку Install. Будут установлены все компоненты, необходимые для работы устройства.

    В режиме Customize можно выбрать устанавливаемые компоненты.

  9. Введите пароль и нажмите кнопку OK.

  10. Выберите Configuration of Wireless network в окне Printer Connection Type и щелкните Continue.

  11. Если откроется окно Wireless Settings, выберите Using a direct wireless connection и нажмите Далее.

    Если это окно не появится, перейдите к шагу 13.

    [Note]

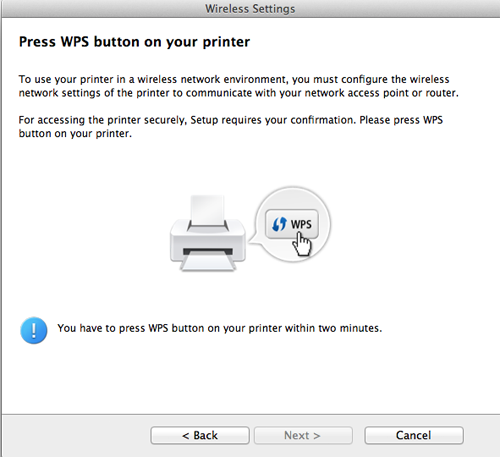

    Если откроется окно, показанное ниже, нажмите кнопку (WPS) на панели управления и удерживайте в течение 2 минут.

  12. После завершения настройки беспроводной сети нажмите Далее.

  13. После установки нажмите кнопку Close.

Ad hoc через USB-кабель

Если точка доступа отсутствует, можно настроить между принтером и компьютером беспроводную сеть в режиме Ad-hoc. Для этого выполните приведенные ниже несложные инструкции.

Подготовка
  • компьютер, подключенный к сети

  • компакт-диск с программным обеспечением, поставляемый с устройством

  • Устройство с интерфейсом беспроводной сети

  • USB-кабель

Создание сети прямого соединения в Macintosh
[Note]

Чтобы установить программное обеспечение для принтера и сканера в системе Mac OS X 10.4, загрузите пакет ПО с веб-сайта компании Samsung (http://www.samsung.com > ваш продукт > Поддержка и загрузка).

  1. Убедитесь в том, что устройство подключено к компьютеру и включено.

  2. Вставьте компакт-диск, входящий в комплект поставки, в дисковод для компакт-дисков.

  3. Дважды щелкните значок компакт-диска, появившийся на рабочем столе Макинтош.

    • В системе OS X 10.8 дважды щелкните значок компакт-диска, появившийся в окне Finder.

  4. Дважды щелкните по папке MAC_Installer > значок Installer OS X.

  5. Щелкните Continue.

  6. Ознакомьтесь с лицензионным соглашением и нажмите Continue.

  7. Чтобы принять условия лицензионного соглашения, нажмите кнопку Agree.

  8. Нажмите кнопку Install. Будут установлены все компоненты, необходимые для работы устройства.

    В режиме Customize можно выбрать устанавливаемые компоненты.

  9. Введите пароль и нажмите кнопку OK.

  10. Выберите Configuration of Wireless network в окне Printer Connection Type и щелкните Continue.

  11. В результате поиска появится список беспроводных сетей, найденных устройством. Нажмите Дополнительно.

    [Note]
    • Enter the wireless Network NameВведите имя SSID (при вводе учитывается регистр символов).

    • Operation ModeВыберите режим Ad-Hoc.

    • ChannelВыберите канал (Auto Setting или значение в диапазоне от 2412 до 2467 МГц).

    • Authenticationвыберите тип проверки подлинности.

      Open Systemпроверка подлинности не используется. Шифрование применяется в зависимости от требований к безопасности данных.

      Shared Keyпроверка подлинности используется. Для доступа к сети устройство должно иметь допустимый ключ WEP.

    • EncryptionВыберите тип шифрования (None, WEP64, WEP128).

    • Network Passwordвведите пароль шифрования сети.

    • Confirm Network Passwordвведите пароль шифрования сети еще раз.

    • WEP Key IndexПри использовании WEP-шифрования выберите соответствующий WEP Key Index.

    Если для сети прямого соединения заданы настройки безопасности, выводится окно безопасности беспроводной сети.

    Выберите значение Open System или Shared Key и нажмите кнопку Next.

    • WEP – протокол защиты от несанкционированного доступа к беспроводной сети. Данные каждого передаваемого по сети пакета шифруются с использованием 64- или 128-разрядного ключа WEP.

  12. Появится окно, содержащее сведения о настройках беспроводной сети. Проверьте параметры и нажмите кнопку Next.

    [Note]

    Перед вводом IP-адреса принтера необходимо узнать значения конфигурации сети. Если конфигурация сети компьютера имеет значение DHCP, настройка беспроводной сети тоже должна быть DHCP. Если конфигурация сети компьютера имеет значение Static, настройка беспроводной сети тоже должна быть Static.

    Если для компьютера задан метод DHCP, для использования настройки беспроводной сети Static необходимо обратиться к администратору сети для получения статического IP-адреса.

    • Для метода DHCP

      Если в качестве метода назначения IP-адресов используется DHCP, проверьте, отображается ли в окне Wireless Network Setting Confirm значение DHCP. Если указан статический метод, нажмите кнопку Change TCP/IP, чтобы изменить метод назначения на Receive IP address automatically (DHCP).

    • Для статического метода

      Если для назначения IP-адресов используется статический метод, проверьте, отображается ли в окне Подтверждение настроек беспроводной сети значение Static. Если указано значение DHCP, нажмите кнопку Изменить настройки TCP/IP, чтобы ввести IP-адрес и другие значения конфигурации для устройства.

      Например:

      Если на компьютере заданы следующие параметры сети:

      • IP-адрес: 169.254.133.42

      • Маска подсети: 255.255.0.0

      Для устройства необходимо задать следующие параметры сети:

      • IP-адрес: 169.254.133.43

      • Маска подсети: 255.255.0.0 (используйте маску подсети компьютера)

      • Шлюз: 169.254.133.1

  13. Когда появится сообщение, подтверждающее подключение сетевого кабеля, отключите сетевой кабель и нажмите Далее.

    Если сетевой кабель подключен, возможны трудности с обнаружением устройство при настройке беспроводной сети.

  14. Будет выполнено подключение к беспроводной сети с учетом заданной конфигурации.

  15. Настройка беспроводной сети завершена. После установки нажмите кнопку Quit.

    [Note]

    После подключения к беспроводной сети необходимо установить драйвер устройства для печати из приложения (см. Устновка для Макинтош).

Использование сетевого кабеля

[Note]

Эту функцию нельзя использовать в устройствах, которые не снабжены сетевым интерфейсом (см. Вид сзади).

Данное устройство поддерживает работу в сети. Для того чтобы устройство можно было использовать в сети, необходимо выполнить некоторые настройки.

[Note]
  • После подключения к беспроводной сети необходимо установить драйвер устройства для печати из приложения (см. Установка драйвера по сети).

  • Для получения сведений о настройках беспроводной сети обратитесь к администратору сети или к специалисту, который производил ее настройку.

Подготовка

  • точку доступа

  • компьютер, подключенный к сети

  • компакт-диск с программным обеспечением, поставляемый с устройством

  • Устройство с интерфейсом беспроводной сети

  • сетевой кабель.

Печать отчета о конфигурации сети

Чтобы определить сетевые настройки устройства, можно распечатать отчет о конфигурации сети.

См. раздел Печать отчета о конфигурации сети.

Назначение IP-адреса с помощью программы SetIP (Windows)

Данная программа предназначена для ручной установки IP-адреса устройству через сеть по его MAC-адресу. MAC-адрес представляет собой серийный номер интерфейса устройства. Его можно найти в Jтчете о конфигурации сети.

См. раздел Установка IP-адреса.

Настройка беспроводной сети устройства

Сначала нужно узнать SSID используемой беспроводной сети и пароль сети, если она зашифрована. Эта информация задается при установке точки доступа или беспроводного маршрутизатора. Если параметры используемой беспроводной сети неизвестны, обратитесь к администратору сети или специалисту, настраивавшему беспроводное окружение.

Для настройки параметров беспроводной сети можно использовать SyncThru™ Web Service.

Работа с программой SyncThru™ Web Service

Перед настройкой параметров беспроводной сети проверьте состояние подключения кабеля.

  1. Убедитесь, что сетевой кабель подключен к устройству. Если нет, то подключите принтер с помощью стандартного сетевого кабеля.

  2. Запустите веб-обозреватель, например Internet Explorer, Safari или Firefox, и введите в его окне новый IP-адрес устройства.

    Например:

  3. Нажмите кнопку Вход в систему в правом верхнем углу вкладки SyncThru™ Web Service.

  4. Введите Идентификатор и Пароль, затем нажмите Вход в систему.

    • Идентификаторadmin

    • Пароль sec00000

  5. Когда откроется окно SyncThru™ Web Service, щелкните Параметры сети.

  6. Нажмите Беспроводной > С помощью мастера.

    [Note]

    С помощью мастера позволяет настроить параметры беспроводной сети. Для непосредственного ввода настроек беспроводной сети выберите вариант Другая.

  7. Выберите из списка Сетевое имя (SSID).

    • SSID: SSID — это имя, идентифицирующее беспроводную сеть. Точки доступа и устройства беспроводной связи, подключающиеся к определенной беспроводной сети, должны использовать один и тот же идентификатор SSID. В SSID учитывается регистр.

    • Режим работы: Режим работы– это тип подключения к беспроводной сети (см. Имя в беспроводной сети и сетевой пароль).

      • Ad-hoc: Позволяет устройствам беспроводной связи напрямую обмениваться данными друг с другом в среде «компьютер-компьютер».

      • Инфраструктура: Позволяет устройствам беспроводной связи взаимодействовать через точку доступа.

    [Note]

    Если для параметра Режим работы выбрано значение Инфраструктура, укажите SSID точки доступа. Если для параметра Режим работы выбран режим Ad-hoc, укажите SSID устройства. Обратите внимание, что идентификатором SSID по умолчанию для вашего устройства является «portthru».

  8. Нажмите кнопку Далее.

    Если появится окно параметров беспроводной сети, введите зарегистрированный пароль (сетевой пароль) и нажмите кнопку Далее.

  9. В появившемся окне проверьте параметры беспроводной сети. Если они правильны, нажмите кнопку Применить.

    [Caution]

    Отключите сетевой кабель (стандартный или сетевой). Устройство должно начать беспроводное взаимодействие с сетью. Если установлен режим прямого соединения, можно одновременно использовать беспроводное и проводное подключение к сети.

  10. Вставьте компакт-диск из комплекта поставки в привод компьютера и выполните установку ПО, следуя указаниям на экране. В окне"Подключить принтер" выберите "Сетевое подключение"(Ethernet/Беспроводное).

Включение и выключение сети Wi-Fi

[Note]

Если ваше устройство снабжено дисплеем, вы можете включить или отключить Wi-Fi с помощью панели управления устройства в меню Сеть.

  1. Убедитесь, что сетевой кабель подключен к устройству. Если нет, то подключите принтер с помощью стандартного сетевого кабеля.

  2. Запустите веб-обозреватель, например Internet Explorer, Safari или Firefox, и введите в его окне новый IP-адрес устройства.

    Например:

  3. Нажмите кнопку Вход в систему в правом верхнем углу вкладки SyncThru™ Web Service.

  4. Введите Идентификатор и Пароль, затем нажмите Вход в систему.

    • Идентификаторadmin

    • Парольsec00000

  5. Когда откроется окно SyncThru™ Web Service, щелкните Параметры сети.

  6. Выберите Беспроводной > Другая.

    Можно также включать и выключать сеть Wi-Fi.

Настройка Wi-Fi Direct для печати с мобильных устройств

Функция Wi-Fi Direct - это удобный способ настройки прямого соединения между принтером и мобильным устройством, который обеспечивает безопасное соединение и лучшую производительность, чем метод Ad Hoc.

Функция Wi-Fi Direct позволяет подключаться к другим устройствам, не теряя связи с точкой доступа. Кроме того, вы можете использовать одновременно проводную сеть и сеть Wi-Fi Direct, чтобы разные пользователи могли выполнять печать одновременно из разных сетей.

[Note]
  • Сеть Wi-Fi Direct не позволяет подключаться к Интернету.

  • Протоколы связи зависят от модели. Сети Wi-Fi Direct НЕ поддерживают IPv6, сетевую фильтрацию, IPSec, WINS и SLP.

  • Одновременно к функции Wi-Fi Direct принтера могут быть подключены до 4 мобильных устройств.

Настройка Wi-Fi Direct

Включить функцию Wi-Fi Direct можно одним из следующих способов.

Через компьютер, подключенный по USB-кабелю (рекомендуется)
  • После установки драйвера можно настроить программу Samsung Easy Printer Manager и режим Wi-Fi Direct.

    [Note]

    Программа Samsung Easy Printer Managerдоступна для пользователей ОС Windows и Macintosh.

    • В меню Пуск выберите Программы или Все программы > Samsung Printers > Samsung Easy Printer Manager > Параметры устройств > Сеть.

      • Вкл./Выкл. Wi-Fi Direct: Выберите Включено, чтобы включить.

      • Имя устройства: Введите имя принтера, которое будет отображаться в беспроводной сети. По молчанию используется имя устройства.

      • IP-адрес: Введите IP-адрес принтера. IP-адрес используется только для локальной сети. Рекомендуем использовать стандартный локальный IP-адрес (для Wi-Fi Direct: 192.168.3.1 )

      • Пользователь группы: Включите эту функцию, чтобы назначить пользователя группы Wi-Fi Direct. Пользователь группы аналогичен точке доступа. Мы рекомендуем активировать эту функцию.

      • Пароль сети: Если в принтере включена функция Пользователь группы, для подключения к нему мобильных устройств необходим Пароль сети. Пароль сети можно настроить самому или воспользоваться паролем, назначенным сетью.

С устройства (снабженного дисплеем)
  • Выберите на панели управления Сеть > Беспроводной > Wi-Fi Direct.

  • Включите Wi-Fi Direct.

Через подключенный по сети компьютер

Если принтер поключен к точке доступа сетевым кабелем, функцию Wi-Fi Direct можно включить и настроить посредством SyncThru™ Web Service.

  • Откройте SyncThru™ Web Service, выберите Настройки > Параметры сети > Беспроводной > Прямое подключение к Wi-Fi.

  • Включите или выключите Wi-Fi Direct и выберите параметры.

[Note]
  • Для пользователей ОС Linux

    • Напечатайте отчет о конфигурации IP-сети (см. Печать отчета о конфигурации сети).

    • Откройте Веб-служба SyncThru, выберите Настройки > Параметры сети > Беспроводной > Wi-Fi Direct.

    • Включите или выключите Wi-Fi Direct.

Настройка мобильных устройств

  • После настройки Wi-Fi Direct на принтере прочитайте инструкцию к мобильному устройству, чтобы узнать, как настроить Wi-Fi Direct на нем.

  • После настройки Wi-Fi Direct следует загрузить на мобильное устройство приложение для печати. (Например, Samsung Mobile printer), чтобы обеспечить возможность печати со своего смартфона.

[Note]
  • Найдите имя принтера, к которому вы хотите подключиться, на мобильном устройстве, выберите его. Индикатор на принтере начнет мигать. Нажмите кнопку WPS на принтере. Он подключится к мобильному устройству.

  • Если ваше мобильное устройство не поддерживает WPS, вам следует ввести Пароль сети вместо нажатия на кнопку WPS.

Что такое Samsung Mobile Print?

Samsung Mobile Print - это бесплатное приложение, которое позволяет печатать фотографии, документы и веб-страницы напрямую со смартфона или планшетного компьютера. Программа Samsung Mobile Print совместима не только со смартфонами под управлением ОС Android, Windows и iOS, но и с iPod Touch и планшетным ПК. Программа подключает ваше устройство к сети, к которой уже подключен принтер Samsung или к беспроводному принтеру через точку доступа Wi-Fi. Нет необходимости устанавливать дополнительные драйверы или настраивать сеть – просто установите приложение Samsung Mobile Print, и оно автоматически найдет совместимые принтеры Samsung. Кроме печати фото, веб-страниц и файлов PDF вы можете выполнять сканирование. Если у вас есть многофункциональный принтер Samsung, вы можете отсканировать документ в формат JPG, PDF или PNG, а затем легко и быстро просмотреть его на экране своего мобильного устройства.

Загрузка Samsung Mobile Print

Чтобы загрузить приложение Samsung Mobile Print, откройте магазин приложений (Samsung Apps, Play Store, App Store) на своем мобильном устройстве и в строке поиска укажите «Samsung Mobile Print». Вы также можете посетить магазин iTunes для устройств Apple на своем компьютере.

Поддерживаемые мобильные ОС

  • Android OS 2.1 или более новая

  • Устройства под управлением iOS 4.0 или более новые

Поддерживаемые устройства

  • Устройства под управлением iOS 4.0 или более новые: iPod Touch, iPhone, iPad

  • Устройства под управлением Android 2.1 или более новые: Модели Galaxy и устройства с ОС Android

Устранение неполадок

Проблемы во время установки или настройки драйвера

Принтеры не обнаружены
  • Возможно, устройство не включено. Включите компьютер и устройство.

  • Кабель USB не подключен к компьютеру и устройству. Подключите устройство к компьютеру с помощью кабеля USB.

  • Устройство не поддерживает беспроводную сеть. См. руководство пользователя на диске, который входит в комплект поставки устройства. Подготовьте устройство, поддерживающее беспроводную сеть.

Ошибка подключенияSSID не найден
  • Устройству не удается найти имя сети (SSID), выбранное или введенное пользователем. Проверьте имя сети (SSID) на точке доступа и повторите попытку подключения.

  • Возможно, точка доступа не включена. Включите точку доступа.

Ошибка подключенияНеправильные настройки безопасности
  • Неправильно настроены параметры безопасности. Проверьте настройку параметров безопасности для точки доступа и принтера.

Ошибка подключенияОшибка основного соединения
  • Компьютер не получает сигналы от принтера. Проверьте кабель USB и питание устройства.

Ошибка подключенияСоединение с проводной сетью
  • К устройству подключен сетевой кабель. Отключите кабель от принтера.

Ошибка соединения с ПК
  • Не удается установить подключение между компьютером и принтером с использованием заданного сетевого адреса.

    • Для сети с использованием метода DHCP

      Если на компьютере настроен метод DHCP, принтер получает IP-адрес автоматически.

    • Для сети со статическими IP-адресами

      Устройство использует статический адрес, если статический адрес настроен на компьютере.

      Например:

      Если на компьютере заданы следующие параметры сети:

      • IP-адрес: 169.254.133.42

      • Маска подсети: 255.255.0.0

      Для устройства необходимо задать следующие параметры сети:

      • IP-адрес: 169.254.133.43

      • Маска подсети: 255.255.0.0 (используйте маску подсети компьютера)

      • Шлюз: 169.254.133.1

Прочие проблемы

Если возникли проблемы при использовании устройства в сети, проверьте следующее:

[Note]

Дополнительную информацию о точке доступа (или беспроводном маршрутизаторе) см. в соответствующем руководстве пользователя.

  • Возможно, компьютер, точка доступа (или беспроводной маршрутизатор) или устройство не включены.

  • Убедитесь, что устройство находится в зоне беспроводного приема. Если устройство находится далеко от маршрутизатора, или между ними существует препятствие, могут возникнуть проблемы в получении сигнала.

  • Выключите и снова включите питание точки доступа (или беспроводного маршрутизатора), устройства и компьютера. Иногда повторное включение питания помогает восстановить сетевое соединение.

  • Убедитесь в том, что брандмауэр (V3 или Norton) не блокирует соединение.

    Если компьютер и устройство подключены к одной сети, однако устройство не удается обнаружить, то, возможно, брандмауэр блокирует соединение. Отключите брандмауэр, как описано в соответствующем руководстве пользователя, и повторите попытку поиска устройства.

  • Убедитесь в том, что IP-адрес устройства определен правильно. Для проверки IP-адреса напечатайте отчет о конфигурации сети.

  • Убедитесь в том, что параметры безопасности (пароль) точки доступа (или беспроводного маршрутизатора) настроены правильно. Если используется пароль, обратитесь к администратору точки доступа (беспроводного маршрутизатора).

  • Проверьте правильность IP-адреса устройства. Переустановите драйвер устройства и измените параметры соединения с сетевым устройством. В связи с особенностями работы DHCP назначенный IP-адрес мог измениться, если устройство не использовалось в течение долгого времени или точка доступа была переустановлена.

    Пропишите MAC-адрес устройства при настройке сервера DHCP на точке доступа (беспроводном маршрутизаторе). Так вы всегда сможете использовать IP-адрес, который установлен для этого MAC-адреса. Чтобы определить Mac-адрес устройства, можно распечатать отчет о конфигурации сети (см. Печать отчета о конфигурации сети).

  • Проверьте параметры беспроводной сети. Возможно, возникли проблемы с подключением к сети в режиме инфраструктуры, где необходимо напечатать информацию пользователя перед соединением с точкой доступа (или беспроводным маршрутизатором).

  • Это устройство поддерживает только протоколы IEEE 802.11 b/g/n и Wi-Fi. Прочие типы беспроводного соединения (например, Bluetooth) не поддерживаются.

  • При использовании режима прямого соединения в операционных системах, таких как Windows Vista, может потребоваться настройка беспроводного соединения каждый раз, когда используется беспроводное устройство.

  • Для устройства Samsung с беспроводной связью нельзя одновременно использовать режим инфраструктуры и режим Ad-hoc.

  • Устройство находится в пределах зоны беспроводной сети.

  • Сигнал беспроводной сети не блокируется препятствием.

    Уберите крупные металлические объекты между точкой доступа (беспроводным маршрутизатором) и принтером.

    Убедитесь, что между точкой доступа (беспроводным маршрутизатором) и принтером не находятся столбы, стены или опоры, содержащие металл или бетон.

  • Принтер находится вдали от других электронных устройств, которые могут создавать помехи для сигнала беспроводной сети.

    К таким устройствам относятся, например, микроволновые печи и некоторые устройства Bluetooth.

  • При любых изменений параметров точки доступа (маршрутизатора) вам придется повторить процедуру настройки устройства.

  • Если функция Wi-Fi Direct включена, устройство поддерживает только протокол связи IEEE 802.11 b/g.

  • Если точка доступа настроена только на стандарт 802.11n, возможно, ваше устройство не сможет подключиться к ней.
