介质与纸盘

本章介绍将原稿和打印介质装入机器的方法。

本章内容包括：

装入原件

可以使用扫描仪玻璃板或双面自动进纸器 (DADF) 装入原稿，以进行复印、扫描和发送传真。

在扫描仪玻璃板上

确保 DADF 中没有任何原稿。如果在 DADF 中检测到原稿，它的优先级会高于扫描仪玻璃板上的原稿。要获得最佳扫描质量（尤其对于彩色或灰阶图像），请使用扫描仪玻璃板。

准备原稿

  • 切勿装入小于 25 x 25 毫米（1.0 x 1.0 英寸）或大于 297 x 432 毫米（11.7 x 17 英寸）的纸张。

  • 装入前请确保纸张上的胶水、油墨或修正液完全变干。

  1. 打开 DADF。

  2. 将原稿面朝下放置在扫描仪玻璃板上，使其与玻璃板左上角的对准导板对齐。

  3. 关闭 DADF。

    [Note]

    • 如果在复印时让 DADF 打开，可能会影响复印质量，增大墨粉用量。

    • 扫描仪玻璃板上如有灰尘，可能会使打印件出现黑点。请务必使其保持清洁。

    • 如果要复印书籍或杂志中的某页，请托起 DADF 直到其转轴被挡块锁定为止，然后再合上盖板。如果书籍或杂志厚度超过 30 毫米，则应打开扫描仪盖进行复印。
    [Caution]

    • 请注意不要打破扫描仪玻璃板，可能会导致您受伤。

    • 请勿在关闭 DADF 时将手放到扫描仪玻璃板上。DADF 可能会掉在手上，导致您受伤。

    • 在复印或扫描过程中，请不要注视从扫描仪内部发出的强光。此光会对眼睛有害。

在双页自动进纸器 (DADF) 中

准备原稿

  • 请勿装入小于 140 x 140 毫米 或大于 297 x 432 毫米 的纸张。

  • DADF 可自动检测 A3、A4 LEF、A4 SEF、B4、B5 LEF、B5 SEF、A5 LEF、A5 SEF、Ledger、Legal、Letter LEF、Letter SEF、Statement LEF 和 Statement SEF 尺寸的原稿。

  • 为了避免卡纸、打印质量不佳以及机器受损的情况出现，切勿试图装入下列类型纸张。

    • 复写纸或背面可复写的纸张

    • 涂层纸

    • 葱皮纸或薄纸

    • 起皱或有折痕的纸

    • 卷曲或卷筒纸

    • 撕裂的纸张

  • 装入前请取下所有订书钉和回形针。

  • 装入前请确保纸张上的胶水、油墨或修正液完全变干。

  • 请勿装入纸张尺寸或重量不同的原稿。

  • 请勿装入小册子、宣传册、透明胶片或其他特殊性质的文档。

使用 DADF 时，一次作业最多可以装入 100 张纸（80 克/平方米）。

  1. 请在装入原稿之前将纸摞的边缘弯折或呈扇形展开，使纸张分离。

  2. 将原稿面朝上装入 DADF。确保原稿纸摞底部与进纸盘上标记的纸张尺寸相符。

  3. 按照纸张尺寸调整文档宽度导板。

    [Note]

    DADF 玻璃板上的灰尘可能会使打印件上出现黑线。必须始终保持玻璃板清洁。

选择打印介质

可以在多种打印介质上打印，如：普通纸、信封、标签、透明胶片等。请务必使用符合本机使用准则的打印介质。

关于选择打印介质的准则

不符合本用户指南中所列准则的打印介质会引发以下问题：

  • 打印质量差。

  • 卡纸次数增多。

  • 机器过早磨损。

纸张的重量、成分、纹理和湿度等特点是影响机器性能和输出质量的重要因素。选择打印材料时，请注意以下事项：

  • 有关机器打印介质的类型、尺寸和重量，请参考打印介质规格（请参见打印介质规格 ）。

  • 所需打印效果：选择的打印介质应适合打印项目。

  • 亮度：某些打印介质较白，会打印出更清晰、更灵动的图像。

  • 表面平滑度：打印介质的平滑度会对打印结果在纸张上的清晰程度产生影响。

[Note]

  • 某些打印介质可能符合本用户指南中所述的准则，但仍不能产生令人满意的打印效果。这可能是由于纸张特性、操作不当、温度和湿度不适宜或者其他无法控制的因素造成的。

  • 在大批量购买打印介质之前，请确保打印介质符合本用户指南中所述的要求。

[Caution]

  • 使用不符合这些规格要求的打印介质可能会引起各种问题，或导致需要维修。此类维修不在 Samsung 保修或服务协议范围之内。

    放入纸盘中的纸张数量可能会因所使用的介质类型而有所不同（请参见打印介质规格 ）。

  • 切勿将喷墨照片纸与此机器配合使用。这样做可能会对机器造成损坏。

  • 使用易燃的打印介质可能会引起火灾。

  • 请使用指定的打印介质（请参见打印介质规格 ）。
[Warning]

使用易燃的介质或将异物留在打印机中可能会导致设备过热，在少数情况下可能会引起火灾。

放入纸盘中的纸张数量可能会因所使用的介质类型而有所不同（请参见打印介质规格 ）。

在纸盘中装纸

标准纸盘/选装双盒进纸器

大部分打印作业所用的打印介质都可以装入标准纸盘中。标准纸盘最多可容纳 1,040 张普通纸。

您可以购买选装双盒进纸器并将其安装在标准纸盘下方，这样可额外装入 1,040 张普通纸。

[Note]

  • 标准纸盘包含两个纸盘：（纸盘 1、纸盘 2）。

  • 选装双盒进纸器包含两个纸盘：（纸盘 3、纸盘 4）。

  • 从纸盘 1、纸盘 2、纸盘 3 和纸盘 4 装入纸张的流程相同。
[Caution]

使用照片纸或涂层纸会引发故障，导致需要维修。此类维修不在保修或服务协议范围内。

  1. 压住把手上的杆锁并拉出纸盘。

  2. 捏住纸张长度导板将其拉动到纸盘末端。

    1. 纸张长度导板

  3. 捏住纸张宽度导板将其拉动到纸盘末端。

    1. 纸张宽度导板

  4. 请在装入纸张之前将纸摞的边缘弯折或呈扇形展开，使纸张分离。

  5. 将纸装入，打印面朝上。

  6. 调整纸张长度导板，使其适合纸张的长度。

  7. 将纸张装入纸盘之后，捏住宽度导板，将其移向纸摞，直到与纸摞一侧轻微接触。切勿将导板过度压向纸张边缘：导板可能导致纸张弯曲。

    [Note]

    • 切勿过度推动纸张导板，否则会导致介质变形。

    • 如果不调整纸张宽度导板，可能会导致卡纸。
    [Note]

    切勿在纸盘中装入过多纸张：否则可能会导致卡纸。请确保纸盘内的纸张高度低于最大纸张容量导板。

    1. 纸张容量导板

  8. 使用锁定开关固定纸张长度导板。如果要装入其他尺寸的纸张，请释放锁定开关。

    1. 锁定开关

  9. 将纸盘重新放回机器中。

    打印文档时，请为纸盘设置纸张类型和尺寸。

    有关在控制面板上设置纸张类型和尺寸的信息，请参见纸盘设置。

    标准纸盘和选装双盒进纸器可以自动检测各种尺寸的纸张（请参见自动检测介质尺寸）。

    如果在开中将纸盘确认消息设置为开，将自动出现确认窗口（请参见设置纸盘确认消息）。

    检查是否检测到纸盘中的纸张尺寸和类型。如果要设置纸张尺寸和类型，或机器无法检测到它们，则可以在确认窗口中直接设置尺寸和类型。

    [Note]

    • 如果在进纸时出现问题，请检查纸张是否符合介质规格（请参见第 163 页上的“打印介质规格”）。然后，尝试在多用途纸盘中一次放入一张纸（请参见多用途纸盘）。

    • 从机器驱动程序进行的设置将覆盖控制面板上的设置。

      要通过应用程序打印：

      1. 打开应用程序，并选择打印菜单。

      2. 打开打印首选项（请参见第 101 页上的“打开打印首选项”）。

      3. 按打印首选项中的纸张选项卡，然后选择合适的纸张类型、尺寸和来源。

      4. 按确定。

      5. 从应用程序开始打印。

多用途纸盘

多用途纸盘可容纳特殊大小和类型的打印介质，如：明信片、便笺卡片和信封。这适用于在彩色纸上进行的单页打印。

多用途纸盘使用提示

  • 在多用途纸盘中一次只放一种类型、大小和重量的打印介质。

  • 当多用途纸盘中仍有纸张时请勿在打印过程中加纸，以免卡纸。这一点同样适用于其他类型的打印介质。

  • 打印介质应打印面朝下放入多用途纸盘之中，顶边应先进入纸盘，同时介质应放在纸盘的中央。

  • 务必只装入指定的打印介质，以避免出现卡纸和打印质量问题（请参见打印介质规格 ）。

  • 向多用途纸盘装入明信片、信封和标签之前，先压平这些介质上所有卷曲的地方。

  1. 打开多用途纸盘，并拉出延长板（如果必要）。

  2. 请在装入原稿之前将纸摞的边缘弯折或呈扇形展开，使纸张分离。

  3. 打印面朝下装入纸张。

  4. 捏住多用途纸盘纸张宽度导板，并根据纸张宽度进行调整。不要过于用力，否则纸张会弯曲，而导致卡纸或歪斜。

  5. 打印文档时，请为多功能纸盘设置纸张类型和大小（请参见自动检测介质尺寸）。

    有关在控制面板上设置纸张类型和尺寸的信息，请参见纸盘设置。

    [Note]

    从机器驱动程序进行的设置将覆盖控制面板上的设置。

    要通过应用程序打印：

    1. 打开应用程序，并选择打印菜单。

    2. 打开打印首选项（请参见打开打印首选项）。

    3. 按打印首选项中的纸张选项卡，然后选择合适的纸张类型、尺寸和来源。

    4. 按确定。

    5. 从应用程序开始打印。

自动检测介质尺寸

本机器可自动检测各种尺寸的纸张。请参照下表。

尺寸[a]

标准纸盘/选装双盒进纸器

多用途纸盘

双面打印

Letter SEF[b]

●

o

可用

Letter LEF[c]

●

o

可用

Ledger

●

o

可用

Legal

●

o

可用

Executive SEF

o

o

可用

Executive LEF



o

可用

Statement SEF

●

o

可用

Statement LEF



o



A3

●

o

可用

A4 SEF

●

o

可用

A4 LEF

●

o

可用

A5 SEF

●

o

可用

A5 LEF



o



B4

●

o

可用

JIS B5 SEF

●

o

可用

JIS B5 LEF



o

可用

A6 SEF



o



A6 LEF



o



ISO B5 SEF

o

o

可用

ISO B5 LEF



o



Folio

o

o

可用

Oficio

o

o

可用

8K

o

o

可用

16K

o

o

可用

[a] 本机可以检测与列出的纸张尺寸相似的纸张。

[b] SEF 表示短边送纸。

[c] LEF 表示长边送纸。

(●: 能检测到，o：未检测到，空白：不能在纸盘中装入该纸张。）

在特殊介质上打印

下表所示为各纸盘可用的特殊介质。

[Note]

当使用特殊介质时，我们建议一次只进一张纸。请检查各纸盘的最大进纸量（请参见打印介质规格 ）。

类型

标准纸盘/选装双盒进纸器

多用途纸盘

厚纸

●

●

重磅纸

●

●

超级重磅纸 1

●

●

薄纸

●

●

棉质纸

●

●

彩色

●

●

预印纸

●

●

再生纸

●

●

Bond 纸

●

●

存档纸

●

●

信头纸

●

●

打孔纸

●

●

薄卡片纸

●

●

厚卡片纸

●

●

薄光面纸



●

厚光面纸



●

信封



●

标签



●

(●: 包含，空白：不提供）

[Note]

介质类型在打印首选项中显示。该纸张类型选项可用于设置待装入纸盘的纸张类型。该设置将出现在列表中供选择。使用此功能可获得最佳打印输出质量。否则可能会无法实现理想的打印质量。

信封

能否在信封上成功打印取决于信封的质量。

要打印信封，请将信舌面朝上。

  • 选择信封时，请考虑以下因素：

    • 重量: 信封纸的重量不得超过 90 克/平方米，否则可能会卡纸。

    • 结构: 打印之前，信封应平放，卷曲度不超过 6 毫米，且信封内不应有空气。

    • 状况: 信封不应有褶皱、缺口或损坏。

    • 温度: 应使用在打印期间能耐受机器热量和压力的信封。

  • 只使用结构合理、折叠平整的信封。

  • 请勿使用贴有邮票的信封。

  • 请勿使用带有夹子、咬合装置、窗孔、涂层内衬、自粘性封条或其他合成材料的信封。

  • 请勿使用已破损或劣质信封。

  • 确保信封两端的密封边一直延伸到信封角。

    1. 适宜

    2. 不适宜

  • 对于带有剥离胶带或多个封盖，相互折叠在一起进行密封的信封，必须使用能够承受打印机大约 170 °C (338 °F) 的熔融温度达 0.1 秒钟的胶。额外的信舌和封条会导致信封出现褶皱、折痕或卡纸现象，甚至可能损坏定影器。

  • 为获得最佳打印质量，打印位置应距信封边缘至少 15 毫米。

  • 避免在信封接缝重叠的区域打印。

标签纸

打印面朝下装入纸张。

为避免损坏机器，请仅使用专为激光打印机设计的标签。

  • 选择标签时，请考虑以下因素：

    • 粘合材料: 粘合材料应能够在机器的定影温度（约为 170 °C）下保持稳定 0.1 秒。

    • 布局: 只使用彼此之间没有露出衬纸的标签。标签间的空隙会让标签脱离衬纸，从而导致严重卡纸。

    • 卷曲: 打印前，标签必须平整，任何方向的卷曲度都不应超过 13 毫米。

    • 状况: 请勿使用起皱、发泡或有分离迹象的标签。

  • 确保标签之间没有裸露的粘合材料。裸露区域可使标签在打印期间脱离，从而导致卡纸。暴露的粘合材料还会损坏机器组件。

  • 请勿在机器上多次运行一张由多个标签组成的纸张。粘合衬纸只能通过机器一次。

  • 请勿使用与衬纸分离的标签，以及起皱、起泡或损坏的标签。

  • 如果在进纸时朝同一方向运行的标签之间没有空间，请勿装入这样的纸张。否则会导致卡纸。

卡片纸/自定义大小的纸张

  • 请勿在宽度小于 98 毫米 或长度小于 148 毫米 的介质上打印。

  • 在软件应用程序中，介质页边距应至少设置为 6.4 毫米。

信头纸/预印纸

单面

双面

标准纸盘/

选装双盒进纸器

面朝上

面朝下

多用途纸盘

面朝下

面朝上

  • 预印纸必须使用耐热油墨打印，这种油墨在机器定影温度（约为 170 °C）下的 0.1 秒内不会融化、蒸发或释放出有害气体。

  • 预印纸油墨必须具有非易燃性，不得对机辊产生不利影响。

  • 表格应密封存放在防潮包装内，以防在存放期间变质。

  • 在装入预印纸之前，请确认纸上的油墨已干。在定影过程中，湿油墨可能会从预印纸上脱落，从而降低打印质量。

光面纸

[Note]

一次将一张纸装入多用途纸盘，让光面朝下。

  • 推荐的介质：适合本机器的光面纸（Letter）仅限 HP Brochure Paper（产品：Q6611A）。

  • 推荐的介质：适合本机器的光面纸（A4）仅限 HP Superior Paper 160 glossy（产品：Q6616A）。

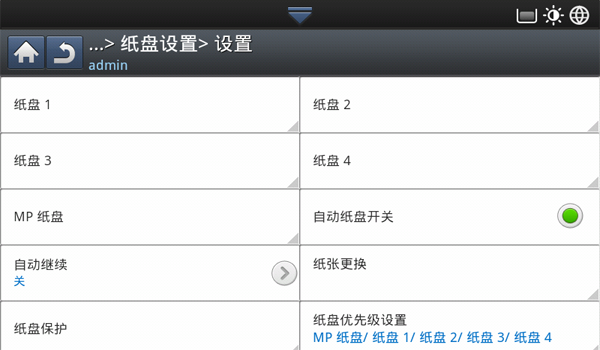

纸盘设置

在纸盘中装入纸张后，请使用显示屏幕设置纸张尺寸和类型。如果通过计算机打印，请在计算机上所用的应用程序中选择纸张尺寸和类型（请参见打开打印首选项）。

[Note]

从机器驱动程序进行的设置将覆盖显示屏幕上的设置。

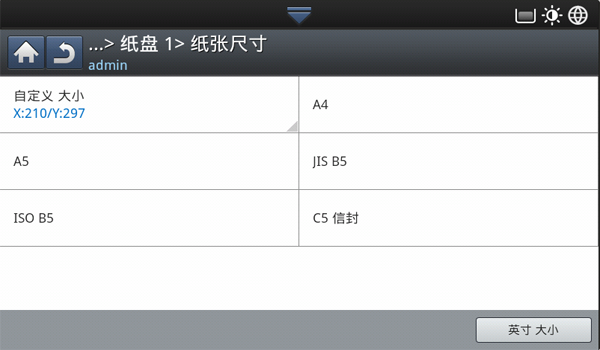

设置纸张尺寸

  1. 按显示屏幕中的机器设置 > 纸盘设置 > 设置 > 选择所需纸盘。

  2. 按纸张尺寸，并选择纸张尺寸。

    • 如果没有所需尺寸的纸张或需要使用自定义尺寸的纸张，则按自定义大小按钮设置纸张尺寸。也可以使用自定义大小设置和保存自定义尺寸。只要有需要，就可以选择自定义尺寸。

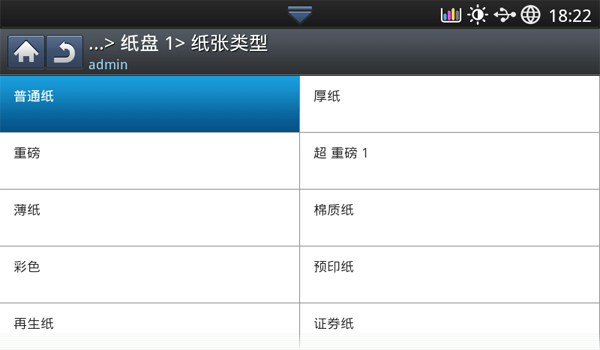

设置纸张类型

  1. 按显示屏幕中的机器设置 > 纸盘设置 > 设置 > 选择所需纸盘。

  2. 按纸张类型，并选择纸张类型。

  3. 按按钮保存所作的选择。

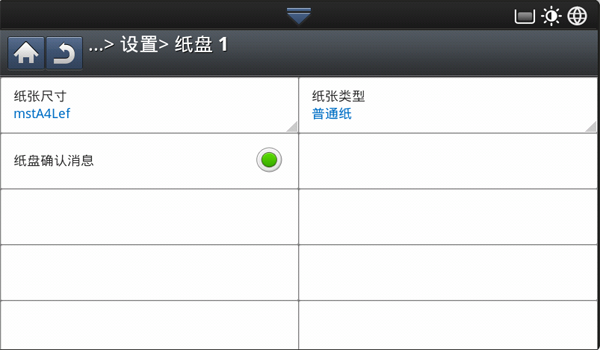

设置纸盘确认消息

将纸张装入纸盘时，可设置自动显示的确认消息；或根本不显示。本机器可自动检测某些纸张尺寸和类型。如果要设置纸张尺寸和类型，或机器无法检测到它们，则可以在确认窗口中直接设置尺寸和类型。

  1. 按显示屏幕中的机器设置 > 纸盘设置 > 设置 > 选择所需纸盘。

  2. 按纸盘确认消息中的按钮激活此功能。

纸盘自动切换

这是在任一纸盘为空时，用来设置机器是否继续打印的选项。例如，纸盘 1 和纸盘 2 同时装有相同尺寸的纸张，机器在将纸盘 1 的纸张用完后，自动从纸盘 2 进行打印。

  1. 按机器设置 > 纸盘设置 > 设置 > 自动纸盘开关。

  2. 按右侧的按钮激活此功能。

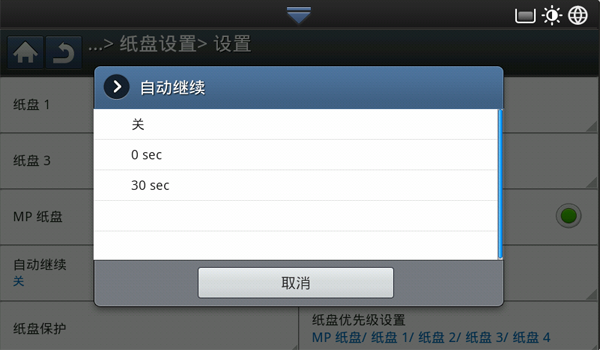

自动继续

通过此选项，可以在所设置的纸张尺寸与纸盘中的纸张不匹配时继续打印。激活此选项后，机器使用类似或大尺寸纸张继续打印。如果此选项被取消激活，机器将会等待向纸盘中装入所需尺寸的纸张。

  1. 按机器设置 > 纸盘设置 > 设置 > 自动继续。

  2. 选择选项之一。

纸张替代

如果纸盘中没有某项打印作业所需的纸张，该功能允许采用类似尺寸的纸张进行替代，例如，如果纸盘中没有所需的 Ledger 尺寸纸张，本机器将采用 A3 来替代所需纸张。

[Note]

采用替代纸张时，可能出现一些图像损失。

  1. 按机器设置 > 纸盘设置 > 设置 > 纸张更换。

  2. 按右侧的按钮激活此功能。

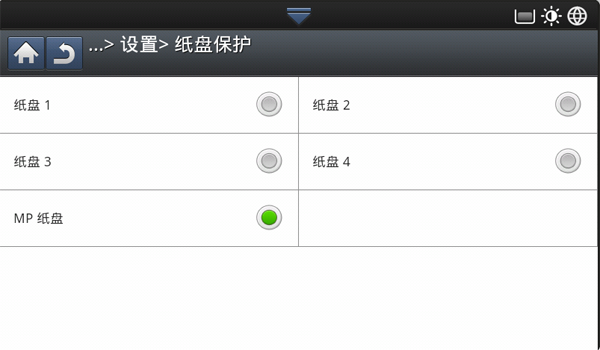

纸盘保护

选择此选项时，将保护选定纸盘。它可用于在“自动切换”为“打开”时防止送入类似的纸张。

  1. 按机器设置 > 纸盘设置 > 设置 > 纸盘保护。

  2. C选择纸盘并按下按钮激活此功能。

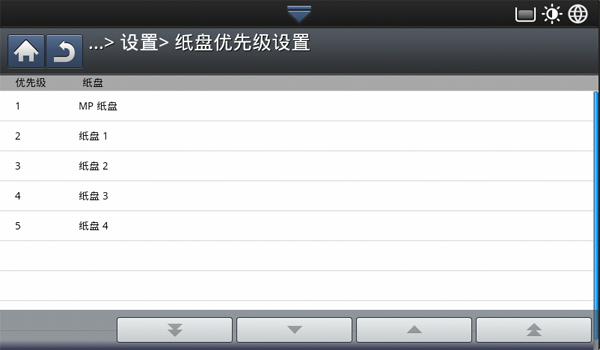

纸盘优先级设置

不选择用于打印的纸盘时，将按顺序使用纸盘优先级设置中选择的纸盘。如果该纸盘没有想要打印的纸张，机器将自动选择优先顺序设置中的纸盘内的纸张进行打印。

  1. 按机器设置 > 纸盘设置 > 设置 > 纸盘优先级设置。

  2. 按一个纸盘，通过向上和向下箭头指定该纸盘在打印作业中的优先顺序。
